ドローンリチウムバッテリーの内部構造は何ですか？
May 20, 2025
ドローンリチウム電池の味付けされたサプライヤーとして、私はこの技術の急速な進化を直接目撃しました。ドローンは、航空写真やビデオ撮影から農業、調査、さらには配達サービスまで、さまざまな業界で遍在しています。これらの驚くべき飛行機械の中心には、ドローンのリチウムバッテリーがあります。これは、ドローンが空に持ち込んで正確で効率的にタスクを実行できる洗練された電源です。このブログ投稿では、ドローンリチウムバッテリーの内部構造を掘り下げ、コンポーネントの協力方法、ドローン愛好家と専門家の両方にとってこの構造を理解することが重要である理由を探ります。
リチウム電池の基本
ドローンリチウムバッテリーの内部構造に飛び込む前に、まずリチウムバッテリーの基本を一般的に理解しましょう。リチウム電池は、リチウムイオンを主要な電荷キャリアとして使用する充電式電池です。彼らは、ニッケル - カドミウム（NICD）やニッケル - 金属水素化物（NIMH）バッテリーなど、他のタイプの充電式バッテリーと比較して、高エネルギー密度、長いサイクル寿命、および比較的低い自己放電率で知られています。
リチウムバッテリーの背後にある基本原理は、充電および放電プロセス中のアノードとカソード間のリチウムイオンの動きです。バッテリーが充電されると、リチウムイオンがカソードから抽出され、アノードに挿入されます。排出中、リチウムイオンはアノードからカソードに戻り、プロセスで電気エネルギーを放出します。
ドローンリチウムバッテリーのコンポーネント
1。アノード
アノードは、ドローンリチウムバッテリーの重要なコンポーネントの1つです。通常、充電プロセス中にリチウムイオンを挿入できる（挿入）可能な炭素の形式であるグラファイトで作られています。グラファイトには層状構造があり、リチウムイオンが層の間を簡単に出入りできるようにします。バッテリーが充電されると、リチウムイオンがアノードに引き付けられ、グラファイト層内に埋め込まれます。このプロセスは、インターカレーションとして知られています。排出中、リチウムイオンはアノードからインターカレートし、カソードに向かって移動します。
2。カソード
カソードは、バッテリーのもう1つの重要なコンポーネントです。通常、リチウムコバルト酸化物（LICOOO₂）、リチウムマンガン酸化物（Limn₂o₄）、またはリチウム鉄リン酸リチウム（Lifepo₄）などのリチウム金属酸化物化合物でできています。カソード材料の選択は、望ましいエネルギー密度、出力、安全性、コストなど、さまざまな要因に依存します。たとえば、リチウムコバルト酸化物カソードは高エネルギー密度を提供し、長時間の飛行時間が必要なアプリケーションに適しています。一方、リチウム鉄リン酸塩カソードは、優れた安全性と長いサイクル寿命で知られているため、過酷な環境で動作する必要があるドローンに人気のある選択肢となっています。
3。電解質
電解質は、リチウムイオンがアノードとカソードの間を移動できるようにする導電性媒体です。それは通常、液体またはゲルです - 有機溶媒に溶解したリチウム塩を含む物質のように。電解質は、化学物質の安定性を維持しながら高いイオン導電率を提供する必要があるため、バッテリーの性能に重要な役割を果たします。さらに、針であるリチウム樹状突起の成長を防ぐ必要があります - 充電中にアノードに形成され、短い回路を引き起こす可能性のある構造のように、バッテリーの故障や安全上の危険さえもつながります。
4。セパレーター
セパレーターは、アノードとカソードの間に配置される薄い多孔質膜です。その主な機能は、2つの電極間の直接接触を防ぐことであり、短い回路を引き起こす可能性があります。同時に、分離器はリチウムイオンを自由に通過させることを許可する必要があります。通常、ポリエチレン（PE）やポリプロピレン（PP）などのポリマー材料で作られており、優れた化学的および機械的安定性を備えています。
5。バッテリー管理システム（BMS）
バッテリー管理システムは、ドローンリチウムバッテリーの重要なコンポーネントです。バッテリーの性能を監視および制御し、安全性と寿命を確保する責任があります。 BMSは、次のようないくつかの関数を実行します。
- セルバランス：バッテリーパック内の各セルに同じ充電状態があることを確認するため、個々のセルの充電または下の充電を防ぐのに役立ちます。
- オーバー - 充電およびオーバー - 排出保護：バッテリーの電圧と電流レベルを監視して、充電とオーバーの排出を防ぐために、バッテリーを損傷して寿命を軽減する可能性があります。
- 温度監視：過熱を防ぐためにバッテリーの温度を追跡するために、バッテリーの劣化や安全性の問題につながる可能性があります。
コンポーネントがどのように連携するか
ドローンリチウムバッテリーが充電されると、外部電源がバッテリーに接続されます。充電器は電気エネルギーを供給し、リチウムイオンが電解質を介してカソードからアノードに移動します。セパレーターにより、電極が直接接触するのを防ぎながら、イオンが通過することができます。 BMSは充電プロセスを監視し、バッテリーが安全な制限内で充電されるようにします。
排出中、ドローンが使用されているとき、リチウムイオンはアノードから電解質を介してカソードに戻ります。イオンのこの動きは、ドローンのモーターやその他の電子部品を動かす電流を作成します。 BMSは引き続きバッテリーの性能を監視し、残りの充電レベルやバッテリーの温度などの情報を提供します。
内部構造を理解することの重要性
ドローンリチウムバッテリーの内部構造を理解することは、いくつかの理由で重要です。ドローン愛好家にとっては、ドローン用のバッテリーを選択するときに、情報に基づいた決定を下すことができます。彼らは、カソード材料、エネルギー密度、信頼できるBMSの存在などの要因を考慮して、特定のニーズを満たすバッテリーを確保することができます。
ドローンオペレーターやメーカーなどのドローン業界の専門家にとって、バッテリーの内部構造に関する知識は、適切なバッテリー管理とメンテナンスに不可欠です。バッテリーの性能を最適化し、寿命を延ばし、操作の安全性を確保するための措置を講じることができます。
関連製品

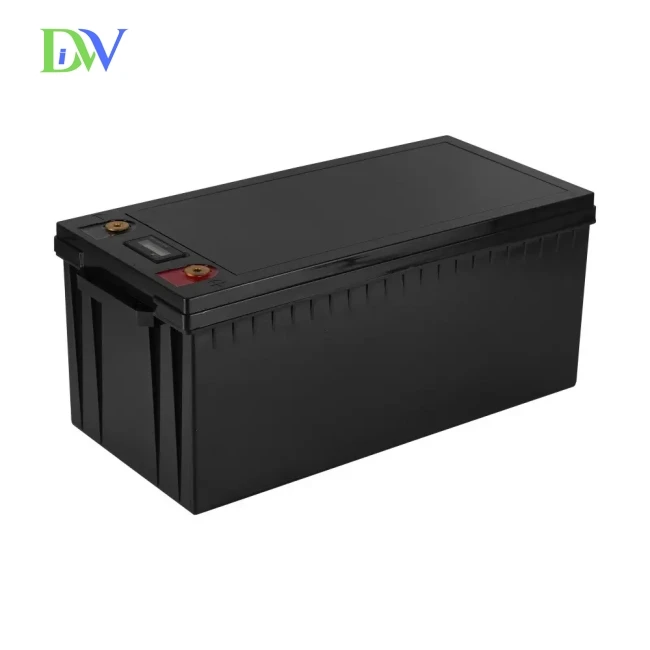

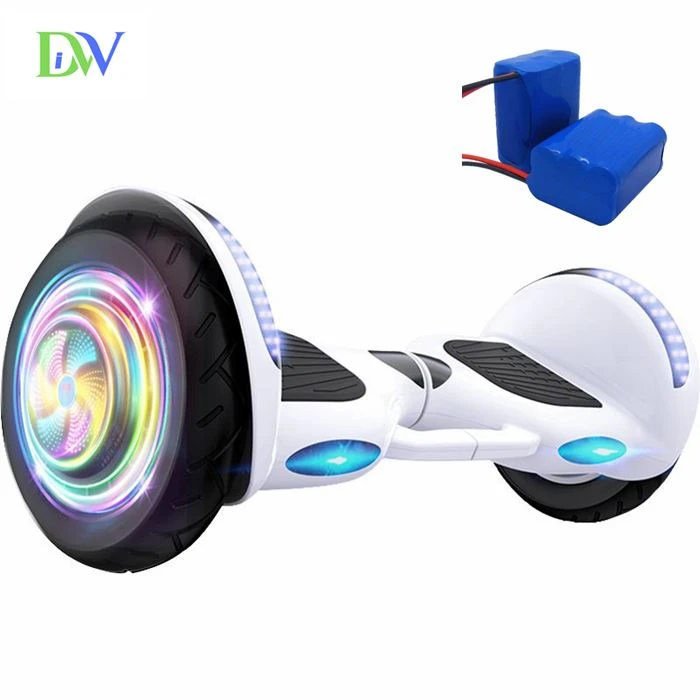

他の種類のリチウムバッテリーに興味がある場合は、さまざまな製品も提供しています。バランスカーリチウムバッテリー、24V 200AH LifePO4バッテリー、 そして電気車椅子リチウムバッテリー。これらのバッテリーは、ドローンリチウムバッテリーと同じ高品質のコンポーネントと高度なテクノロジーで設計されており、信頼性の高いパフォーマンスと長いサービス寿命を確保しています。
調達についてはお問い合わせください
あなたがあなたのドローンのための高いパフォーマンスバッテリーを探している愛好家であろうと、大規模なバッテリー供給を必要とする専門家であろうと、私たちはここに助けてくれます。当社の専門家チームは、当社の製品に関する詳細な情報を提供し、アプリケーションに適したバッテリーを選択するのを支援し、競争力のある価格と優れた顧客サービスを提供できます。ドローンリチウムバッテリーまたは他の製品の購入に興味がある場合は、調達の議論についてお気軽にお問い合わせください。私たちはあなたの力のニーズを満たすためにあなたと協力することを楽しみにしています。
参照
- Linden、D。、＆Reddy、TB（2002）。バッテリーのハンドブック。マクグロー - ヒル。
- Goodenough、JB、＆Kim、Y。（2010）。充電式Liバッテリーの課題。材料の化学、22（3）、587-603。
- Arora、P。、＆Zhang、Z。（2004）。バッテリーセパレータ。化学レビュー、104（10）、4419-4462。
